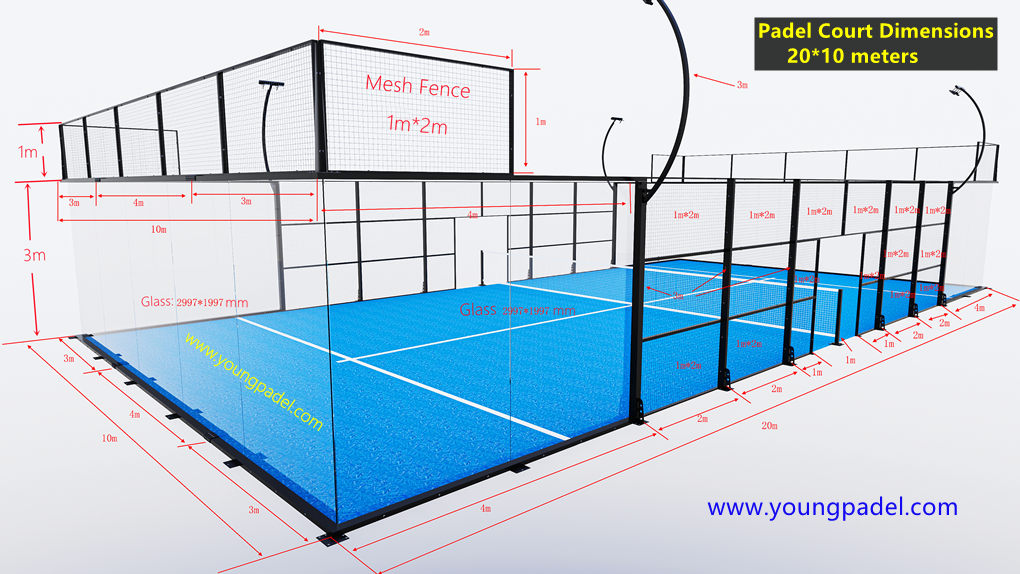

As dimensões e o esquema do campo de padel estão descritos detalhadamente nas duas fotos.

Dimensões oficiais da Federação Internacional de Padel: Diâmetro interior do campo de padel: 20 x 10 metros.

Área total do quarteirão: 200 m², diâmetro exterior: 20,38 m x 10,38 m.

Dimensões de um campo de padel em pés: 65,6 pés de comprimento x 32,8 pés de largura.

Uma quadra de padel standard é composta pelos seguintes componentes:

Total de 18 painéis de vidro temperado, com 12 mm de espessura, cada painel com 2995 x 1995 mm.

Total de 46 painéis de rede metálica, cada um com 1 x 2 metros.

Total de 16 colunas, cada uma com 3 metros de altura; 4 postes de iluminação com 6 metros de altura; postes de canto com 100 x 100 x 3 mm; postes da estrutura da tela com 100 x 50 x 3 mm;

2 postes para rede de ténis: 1 metro de altura. 20 conjuntos de travessas superiores e inferiores, cada uma com 100*50*3mm. Todos os postes, travessas,

e colunas da rede são feitos de tubo quadrado galvanizado a quente.

1 rede de ténis, com 10 metros de comprimento e 0,92 metros de altura.

Total de 200 metros quadrados de relva sintética, 20*10 metros.

Total de 8 conjuntos de luzes LED IP65, cada uma com 200 W. Parafusos e acessórios.

As dimensões detalhadas dos componentes de 1 conjunto de quadra de padel estão precisamente marcadas nas fotos do diagrama.

O peso total de 1 conjunto de quadra é de 6150 kg, com um volume de 13,9 metros cúbicos.
